CUTEX 180
BL YSMC
Die Hwacheon CUTEX 180 BL YSMC steht für hochpräzise Drehbearbeitung auf kompakter Fläche. Ausgestattet mit Y-Achse, angetriebenen Werkzeugen und Gegenspindel ermöglicht sie die vollständige Komplettbearbeitung komplexer Werkstücke in nur einer Aufspannung. Dank stabiler Bauweise, leistungsstarker Spindeltechnik und moderner Steuerung überzeugt die Maschine durch höchste Genauigkeit, Produktivität und Prozesssicherheit – ideal für anspruchsvolle Anwendungen im Serien- und Präzisionsbereich.
Technische Daten
Hauptspindel Konfiguration
Spindelkopf
Spindeldrehzahl ( max. )
Nennleistung / Drehmoment ( max. ) S6 ( 40 % )
Hydraulisches Dreibacken - Kraftspannfutter
Stangendurchlass ( max. )
Bearbeitungsdurchmesser ( max. )
Drehlänge mit Kraftspannfutter ( max. )
A2 - 6
4.500 min -1
16,5 kW / 196,9 Nm
200 mm
65 mm
300 mm
452 mm
Gegenspindel Konfiguration
Spindelkopf A2-4
Spindeldrehzahl ( max. )
Nennleistung / Drehmoment ( max. ) S6 ( 40% )
Hydraulisches Dreibacken - Kraftspannfutter
Stangendurchlass ( max. )
A2-4
6.000 min -1
7,4 kW / 53 Nm
125 mm
32 mm
Verfahrwege und Eilgänge
X - angetriebene Werkzeuge/Z-Achse
Y-Achse
Eilgang in X und Z
Eilgang in Y
205 mm / 580 mm
+ / - 55 mm
36 m / min
10 m / min

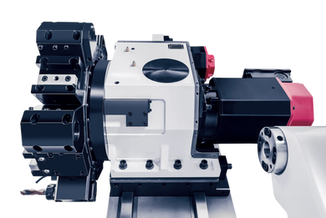

Werkzeugrevolver BMT 55
Anzahl der Stationen / max. Drehzahl
12 / 5.000 min - 1
Maschinenabmessungen
Maschinenlänge (ohne Späneförderer)
Maschinentiefe
Maschinenhöhe
Maschinengewicht
2.500 mm
1.700 mm
1.995 mm
4.700 kg

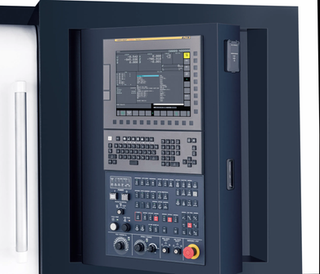

Steuerungssystem
Siemens
SINUMERIK 828D 15" Farbbildschirm
Ausstattung
Y-Achse mit ± 55 mm Verfahrweg, Späneförderer, Teilefänger für Gegenspindel, Werkzeugvermessung,
Kühlmittel 15 bar, IKZ durch den Revolver, Signalleuchte, Doppelfußschalter, zentrale Schmiereinheit
Hauspreis: 125.000,00 € *
* Sonderpreis, netto, freibleibend, ohne Dienstleistungen und befristet bis 31.05.2026 und vorbehaltlich Zwischenverkauf (ab Mai lieferbar)
