Aktuelle Lagermaschinen
Unsere Lagermaschinen stehen für kurze Lieferzeiten und maximale Planungssicherheit.
Ob Drehen, Fräsen oder Automatisierung – wir begleiten Sie von der Auswahl bis zur Inbetriebnahme.


ROBODRILL D21Li B5 ADV PLUS FANUC 31i B5
Baujahr 2022
Maschinentyp:
Vertikales CNC-Bearbeitungszentrum
Einsatzbereich:
Fräsen, Bohren, Gewindeschneiden – hochdynamische Serien- und Einzelteilfertigung
Arbeitsraum:
-
Verfahrwege (X / Y / Z): ca. 500 / 400 / 330 mm
-
Tischgröße: ca. 650 × 400 mm
-
Max. Tischbelastung: ca. 300 kg
Spindel:
-
Max. Drehzahl: 24.000 min⁻¹
-
Spindelaufnahme: BT30
-
Hohe Beschleunigungswerte für kurze Nebenzeiten
Werkzeugmagazin:
-
Automatischer Werkzeugwechsler
-
Bis zu 21 Werkzeuge
-
Sehr kurze Werkzeugwechselzeiten
Steuerung:
-
FANUC CNC (neueste Generation)
-
Hohe Prozessstabilität, ideal für Automation und Vernetzung
Besonderheiten:
-
Kompakte Bauweise bei hoher Steifigkeit
-
Energieeffizientes Maschinenkonzept
-
Optimal geeignet für Automationslösungen (z. B. Paletten- oder Teilehandling)
Verfügbarkeit:
-
Sofort ab Lager verfügbar
-
Konfiguration und Anpassung nach Kundenanforderung möglich
UNITECH-Leistungen:
-
Beratung & Auslegung
-
Inbetriebnahme & Schulung
-
Automationsintegration
-
Service & Ersatzteilversorgung

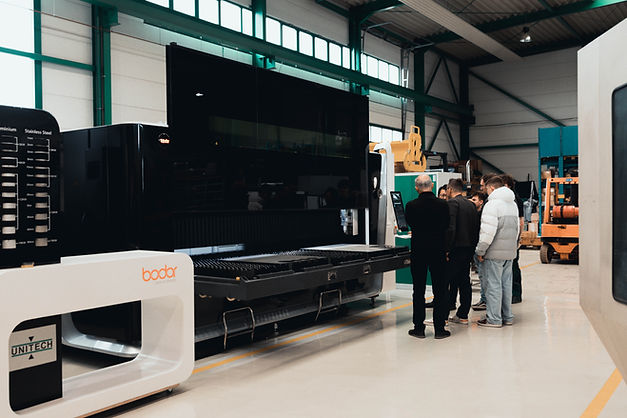

Bodor Typ i6 mit 6 kW Laser Power


Maschinentyp:
CNC-Faserlaserschneidanlage
Einsatzbereich:
2D-Laserschneiden von Blechen aus Stahl, Edelstahl, Aluminium und NE-Metallen
Arbeitsbereich:
-
Arbeitsformat: ca. 3.000 × 1.500 mm
-
Maximale Blechdicke: material- und leistungsabhängig
Laserquelle:
-
Faserlaser mit 6 kW Leistung
-
Hoher Wirkungsgrad bei geringerem Energieverbrauch
-
Wartungsarme Technologie
Achssystem & Dynamik:
-
Linearantriebe mit hoher Beschleunigung
-
Präzise Positionierung auch bei hohen Vorschüben
-
Sehr gute Konturgenauigkeit
Schneidkopf:
-
Autofokus-Laserschneidkopf
-
Automatische Höhenregelung
-
Konstante Schnittqualität bei wechselnden Materialstärken
Steuerung & Software:
-
Intuitive CNC-Steuerung
-
Einfache Programmierung und Bedienung
-
Anbindung an Automations- und Materialflusslösungen möglich
Maschinenkonzept:
-
Geschlossene Bauweise für hohe Arbeitssicherheit
-
Kompakte Stellfläche
-
Robustes, schwingungsarmes Maschinenbett
Optionen / Erweiterungen:
-
Automatisches Wechseltischsystem
-
Absaug- und Filtersysteme
-
Automation für Be- und Entladung
Verfügbarkeit:
-
Sofort ab Lager verfügbar
-
Konfiguration nach Kundenanforderung möglich
UNITECH-Leistungen:
-
Technische Beratung & Auslegung
-
Installation & Inbetriebnahme
-
Schulung des Bedienpersonals
-
Service, Wartung & Ersatzteile
-
Integration in bestehende Fertigungsprozesse
Bodor Typ i7 mit 6 kW Laser Power



Maschinentyp:
CNC-Faserlaserschneidanlage (2D)
Einsatzbereich:
Laserschneiden von Stahl, Edelstahl, Aluminium und NE-Metallen – präzise Einzelteil- und Serienfertigung
Arbeitsbereich:
-
Arbeitsformat: ca. 3.000 × 1.500 mm
-
Materialstärke: leistungs- und materialabhängig
Laserquelle:
-
Faserlaser mit 6 kW Laserleistung
-
Hoher Wirkungsgrad und geringe Betriebskosten
-
Wartungsarme, langlebige Lasertechnologie
Maschinenbett & Aufbau:
-
Massives, geschweißtes Maschinenbett
-
Hohe Steifigkeit für gleichbleibende Schnittqualität
-
Thermisch stabiles Design für präzise Ergebnisse
Achssystem & Dynamik:
-
Hochdynamische Linearführungen
-
Sehr hohe Beschleunigungs- und Positioniergenauigkeit
-
Optimal für komplexe Konturen und hohe Schnittgeschwindigkeiten
Schneidkopf:
-
Autofokus-Laserschneidkopf
-
Automatische Höhenverstellung
-
Stabile Schnittqualität bei wechselnden Materialdicken
Steuerung & Software:
-
Moderne CNC-Steuerung
-
Intuitive Bedienoberfläche
-
Einfache Programmerstellung und Prozessüberwachung
-
Schnittstellen für Automation und Materialfluss
Sicherheitskonzept:
-
Vollständig geschlossene Schutzkabine
-
CE-konformes Sicherheitsdesign
-
Sichere Bedienung im Produktionsalltag
Optionen / Erweiterungen:
-
Automatisches Wechseltischsystem
-
Absaug- und Filtersysteme
-
Be- und Entladeautomation
-
Anbindung an nachgelagerte Prozesse
Verfügbarkeit:
-
Sofort ab Lager verfügbar
-
Individuelle Konfiguration möglich
UNITECH-Leistungen:
-
Technische Beratung & Auslegung
-
Installation & Inbetriebnahme
-
Anwenderschulungen
-
Service, Wartung & Ersatzteilversorgung
-
Integration in bestehende Fertigungs- und Automationskonzepte
UNITECH Vertikal-Bearbeitungsszentrum XV 1060



Maschinentyp:
Vertikales CNC-Bearbeitungszentrum
Grundaufbau:
-
Kompakte Kreuztischbauweise aus Grauguss
-
Hohe Steifigkeit und sehr gute Dämpfungseigenschaften
-
Linearachsen mit Profilschienenwälzführungen
-
Kugelrollspindelantriebe in X, Y und Z
-
AC-Servoantriebe für kurze Positionierzeiten
-
Z-Achse mit mechanischer Bremse abgesichert
Arbeitsraum & Tisch
-
Aufspannfläche: 1.160 × 600 mm
-
Maximale Tischbelastung (mittig): 1.000 kg
-
Verfahrwege:
-
X: 1.000 mm
-
Y: 600 mm
-
Z: 650 mm
-
-
Spindelnase – Tisch: 130 – 780 mm
Vorschübe & Dynamik
-
Arbeitsvorschub: 1 – 12.000 mm/min
-
Eilgang:
-
X / Y: 36 m/min
-
Z: 32 m/min
-
-
Vorschubkraft: 4.400 N
Arbeitsspindel
-
Werkzeugaufnahme: SK 40 (optional BT40)
-
Drehzahlbereich: 0 – 10.000 min⁻¹
-
Antriebsleistung: 16,5 kW (S6 / 40 %)
-
Drehmoment: 142 Nm (S6 / 40 %)
-
4-fach gelagerte, lebensdauerfettgeschmierte Spindel
-
Automatische Werkzeugspannung und Spindelausblasung
-
Spindelkühler für 10.000 min⁻¹ integriert
Werkzeugwechsler
-
Magazinplätze: 24 Werkzeuge
-
Max. Werkzeugdurchmesser: 100 mm
-
Max. Werkzeuglänge: 250 mm
-
Max. Werkzeuggewicht: 7 kg
-
Werkzeugwechselzeit: 2 s
-
Span-zu-Span-Zeit: 5 s
Kühlmittel & Späne
-
Kühlmittelbehälter: 367 l
-
Förderleistung Kühlmittelpumpe: 50 l/min
-
Kühlmittelzufuhr über Düsen oder optional durch Spindel (IKZ)
-
Spänespülung und Spülpistole serienmäßig
-
Späneförderer optional
Messsystem & Genauigkeit
-
Quasi-absolute Encodermesssysteme in X, Y und Z (gekapselt)
-
Positioniergenauigkeit: ± 0,005 mm
-
Wiederholgenauigkeit: 0,005 mm
(gemäß ISO 230-2, bei 20 °C ± 2 °C)
Steuerung
-
SIEMENS SINUMERIK 828D – ShopMill
-
15,6″ Touch-Screen mit Volltastatur
-
G-Code- und ShopMill-Programmierung
-
Rigid Tapping, High-Speed-Funktionen, CNC-Simulation
-
Netzwerk- und Datenschnittstellen integriert
(Optional: FANUC 0i-PLUS oder HEIDENHAIN TNC 620)
Maschinenabmessungen & Gewicht
-
Länge: 3.337 mm (mit Späneförderer 3.948 mm)
-
Breite: 2.120 mm (mit Bedientableau 2.883 mm)
-
Höhe: 2.897 mm
-
Nettogewicht: ca. 6.800 kg
Energie & Anschluss
-
Anschlusswert: 35 kW
-
Netzanschluss: 400 V / 50 Hz
-
Druckluftbedarf: ca. 3 m³/h
Verfügbarkeit:
-
Sofort als Lagermaschine verfügbar
UNITECH-Leistungen:
-
Technische Beratung & Auslegung
-
Lieferung, Inbetriebnahme & Schulung
-
Automations- und Erweiterungskonzepte
-
Service & Ersatzteilversorgung
UNITECH Vertikal-Bearbeitungsszentrum XV 1370



Maschinentyp:
Vertikales CNC-Bearbeitungszentrum
Grundaufbau
-
Kompakte Kreuztischbauweise aus Grauguss mit Querrippen
-
Hohe Steifigkeit und sehr gute Dämpfungseigenschaften
-
Profilschienenwälzführungen:
-
X- und Z-Achse: 2-fach
-
Y-Achse: 4-fach
-
-
Kugelrollspindelantriebe in X, Y und Z
-
AC-Servoantriebe für kurze Positionier- und Regelzeiten
-
Z-Achse mit mechanischer Bremse abgesichert
-
Geschlossener Arbeitsraum mit groß dimensionierten Sicherheitstüren
Arbeitsraum & Tisch
-
Aufspannfläche: 1.450 × 700 mm
-
Maximale Tischbelastung (mittig): 1.000 kg
-
Verfahrwege:
-
X-Achse: 1.300 mm
-
Y-Achse: 700 mm
-
Z-Achse: 700 mm
-
-
Spindelnase – Tisch: 150 – 850 mm
Vorschübe & Dynamik
-
Arbeitsvorschub: 1 – 12.000 mm/min
-
Eilgang X / Y / Z: 25 m/min
-
Vorschubkraft: 4.400 N
Arbeitsspindel
-
Werkzeugaufnahme: SK 40 (optional BT40)
-
Drehzahlbereich: 0 – 10.000 min⁻¹
-
Antriebsleistung: 27,5 kW (S6 / 40 %)
-
Drehmoment: 240 Nm (S6 / 40 %)
-
4-fach gelagerte, lebensdauerfettgeschmierte Arbeitsspindel
-
Automatische Werkzeugspannung und Spindelausblasung
-
Spindelkühler für 10.000 min⁻¹ serienmäßig
Werkzeugwechsler
-
Magazinplätze: 24 Werkzeuge
-
Max. Werkzeugdurchmesser: 100 mm
-
Max. Werkzeuglänge: 250 mm
-
Max. Werkzeuggewicht: 7 kg
-
Werkzeugwechselzeit: 2,5 s
-
Span-zu-Span-Zeit: 5 s
Kühlmittel & Späne
-
Kühlmittelvolumen: 510 l
-
Förderleistung Kühlmittelpumpe: 50 l/min
-
Kühlmittelzufuhr über Düsen oder optional durch Spindel (IKZ)
-
Spänespülung und Spülpistole serienmäßig
-
Späneförderer optional (Abwurfhöhe 1.000 mm)
Messsystem & Genauigkeit
-
Quasi-absolute Encodermesssysteme in X, Y und Z (voll gekapselt)
-
Positioniergenauigkeit: ± 0,005 mm
-
Wiederholgenauigkeit: 0,005 mm
(gemäß ISO 230-2 bei 20 °C ± 2 °C)
Steuerung
-
SIEMENS SINUMERIK 828D – ShopMill
-
15,6″ Touch-Screen mit Volltastatur
-
G-Code- und ShopMill-Programmierung
-
Advanced Surface, Look Ahead, Rigid Tapping
-
CNC-Simulation, Werkzeug- und Nullpunktverwaltung
-
Netzwerk- und Datenschnittstellen integriert
(Optional: FANUC 0i-PLUS oder HEIDENHAIN TNC 640 HSCI)
Maschinenabmessungen & Gewicht
-
Länge: 3.400 mm
-
Breite: 2.900 mm
-
Höhe: 2.600 mm
-
Nettogewicht: ca. 9.000 kg
Energie & Anschluss
-
Anschlusswert: 45 kW
-
Netzanschluss: 400 V / 50 Hz
-
Druckluftbedarf: ca. 3 m³/h
Verfügbarkeit:
-
Als Lagermaschine verfügbar
UNITECH-Leistungen:
-
Technische Beratung & Auslegung
-
Lieferung, Inbetriebnahme & Schulung
-
Erweiterung um 4./5. Achse und Automation
-
Service & Ersatzteilversorgung
