CNC - Drehzentrum
Hi - TECH 230 BL YMC

Die Hi-TECH 230 ist eine horizontale Drehmaschine mit Flachführungen für Ø200–250-mm-Futter, Y-Achse (±60 mm) und Gegenspindel. Sie bietet hohe Steifigkeit, einen 24-Positionen-Revolver und verstärkten Spindelantrieb für zuverlässige Bearbeitung. Wartungsfreundlichkeit und Bedienkomfort steigern Effizienz.

Jetzt anfragen

Download Datenblatt

Technische Daten

Hauptspindel Konfiguration

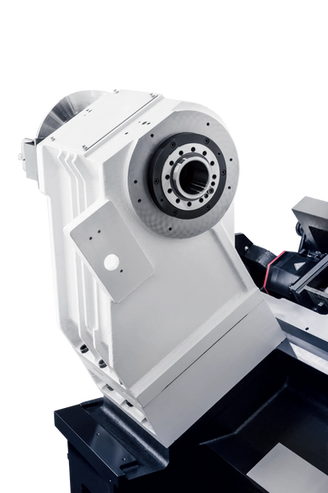

Spindelkopf

Spindeldrehzahl ( max. )

Nennleistung / Drehmoment ( max. ) S6 ( 40 % )

Hydraulisches Dreibacken - Kraftspannfutter

Stangendurchlass ( max. )

Bearbeitungsdurchmesser ( max. )

Drehlänge mit Kraftspannfutter ( max. )

A2 - 8

3.500 min -1

25,5 kW / 423 Nm

250 mm

81 mm

400 mm

560 mm

Verfahrwege und Eilgänge

X - angetriebene Werkzeuge/Z-Achse

Y-Achse

Eilgang in X und Z

Eilgang in Y

240 mm / 700 mm

+ / - 60 mm

30 m / min

10 m / min

Werkzeugrevolver BMT 65

Anzahl der Stationen / max. Drehzahl

12 / 5.000 min - 1

Maschinenabmessungen

Maschinenlänge (ohne Späneförderer)

Maschinentiefe

Maschinenhöhe

Maschinengewicht

3.133 mm

1.925 mm

2.104 mm

6.650 kg

Steuerungssystem

Siemens

SINUMERIK 828D 15,6" Touch Screen

Ausstattung

Y-Achse mit ± 60 mm Verfahrweg, Scharnierbandspäneförderer, Teilefänger für Hauptspindel, Werkzeugvermessung, Kühlmittel 15 bar, IKZ durch den Revolver, hydraulischer Reitstock, Signalleuchte, Doppelfußschalter,

zentrale Schmiereinheit, PLC Vorbereitung für Stangenlader-Schnittstelle
